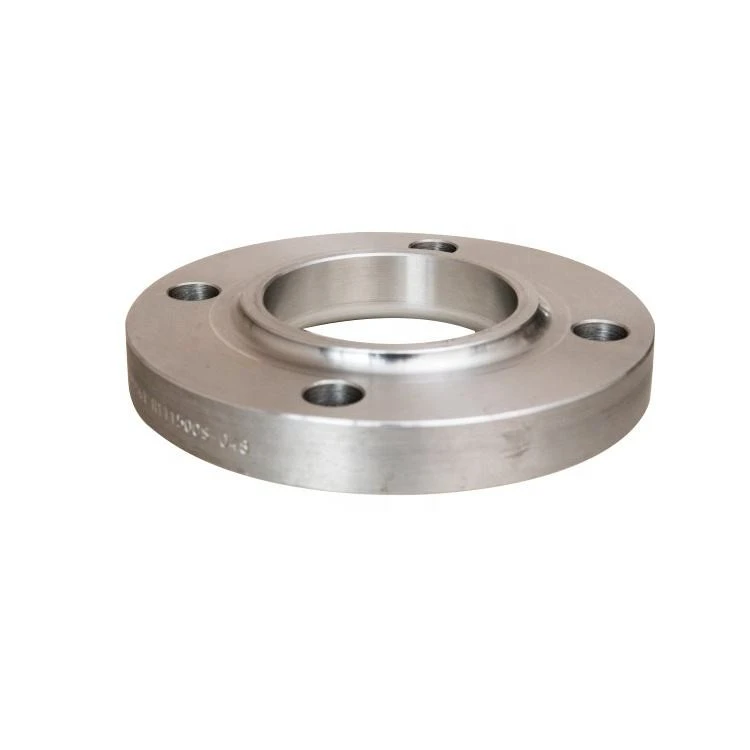

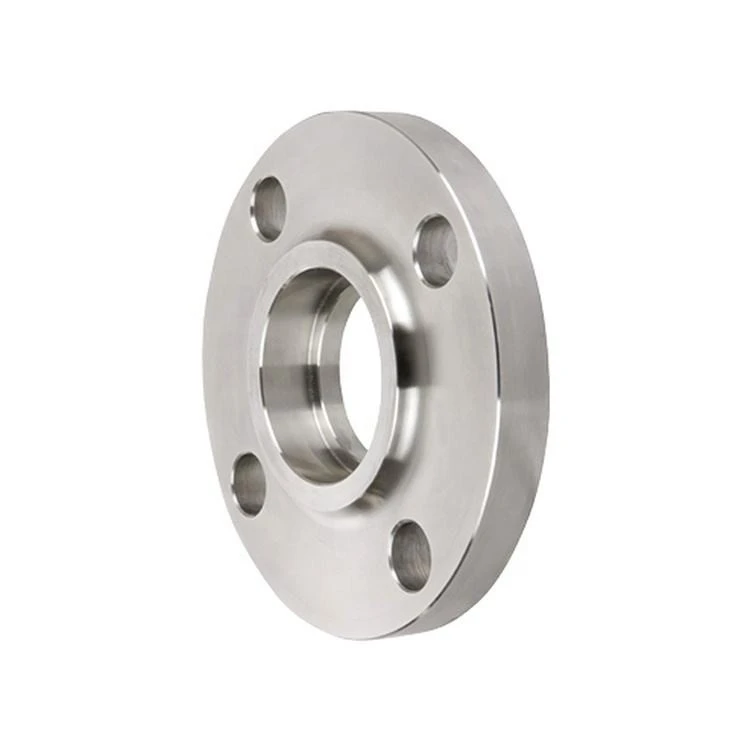

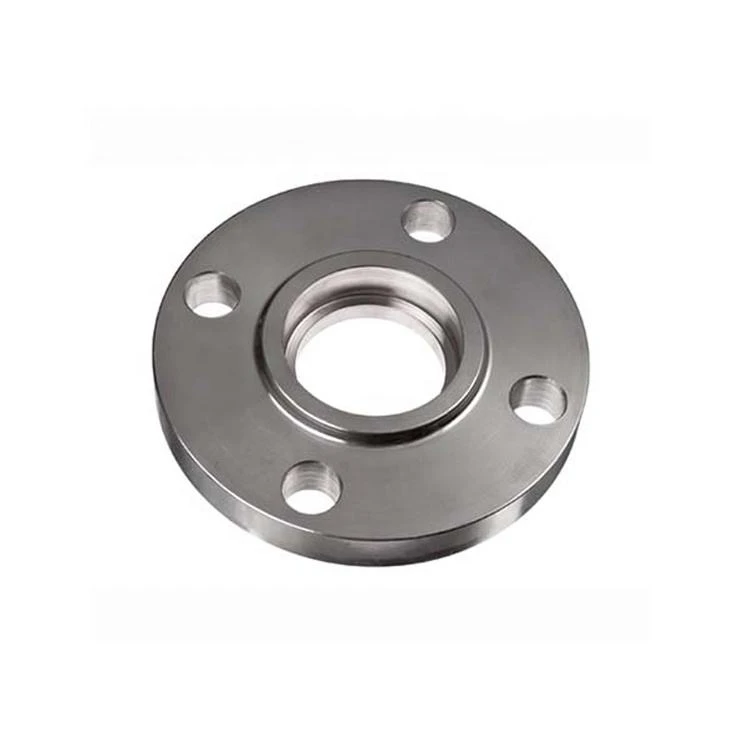

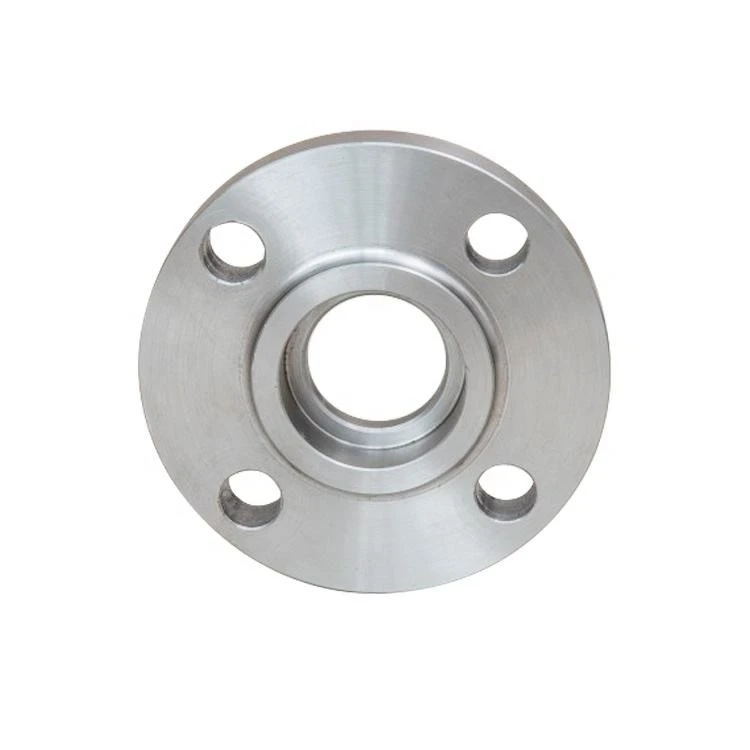

Prirubnica za zavarivanje utičnicepojednostavljeno kao SW prirubnica, ima udubljenje (poput ramena) u otvoru prirubnice, ovo rame služi kao vodič za podešavanje dubine cijevi koja je umetnuta u prirubnicu. Prirubnica za zavarivanje utičnice prvobitno je dizajnirana za sistem cevovoda malih prečnika visokog pritiska.
Umetnite kraj cijevi u prirubnicu za zavarivanje, sve dok dno cijevi ne dodirne područje ramena, povucite unatrag 1,6 mm (1/16'') udaljenosti od umetnute cijevi, a zatim izvršite ugaono zavarivanje. Poenta je stvoriti razmak za proširenje (1 kutni zavar) između prirubnice i cijevi ili fitinga.
Kako se generiše prirubnica za zavarivanje utičnice
Prirubnica za zavarivanje utičnice prvo se koristila za pregrijač od nehrđajućeg čelika, zbog izbjegavanja pukotina uzrokovanih termičkim naprezanjima u procesima grijanja, a nakon godina razvoja postala je standardna primjena za sve vrste materijala.
Tipovi lica sa zavarenom prirubnicom
Zavarena prirubnica sa utičnicom uključujući RF tip i tip RTJ, koja kao i druge vrste prirubnica za zavarivanje (slip on, zavareni vrat ili slijepa prirubnica).
RF Type
RTJ Type
Oblik zavarene prirubnice je sličan kliznoj prirubnici, drugačije ima rame na unutrašnjem otvoru.
|
Veličina
|
1/2″ do 48″ DN10~DN5000
|
|
Standardi prirubnica
|
ANSI, MSS, AWWA, DIN, UNI, JIS, BS, EN1092, GOST, SABS
|
|
Ocena pritiska
|
Klasa 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
|
|
ANSI B16.5
|
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
|
|
JIS
|
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
|
|
UNI
|
6Bar 10Bar 16Bar 25Bar 40Bar
|
|
EN
|
6Bar 10Bar 16Bar 25Bar 40Bar
|
|
Premazivanje
|

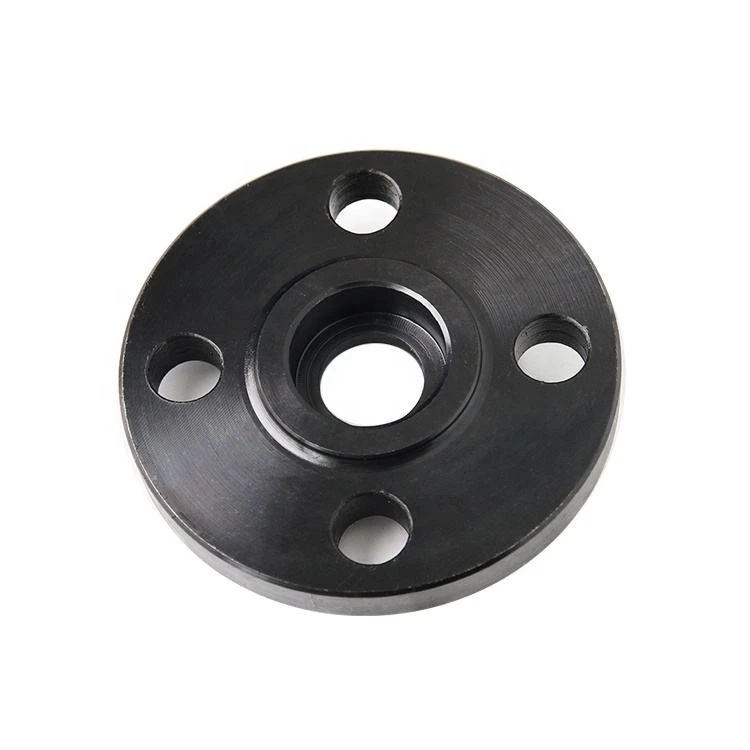

Uljana crna boja, boja protiv -rđe, pocinčana, žuta prozirna, hladno i vruće pocinčana
|
|
Proces
|
Kovani
|
|
Test Certifikati
|
Sertifikat o sirovinama
100% izvještaj radiografije Izvještaj o inspekciji treće strane, itd |
|
Tehnika proizvodnje
|
Kovan, termički obrađen i mašinski obrađen
|
|
Vrste
|
Zavarite vrat, slijepi, klizni-na, utičnica-zavar, navoj, otvor, zavjese za naočale
|
|
Upotreba i primjena
|
Bitumen upgraders.
Rafinerije teške nafte.
Nuklearna energija (uglavnom besprijekorna). Petrohemikalije i kiseline. |
Princip rada
Formira čvrstu vezu umetanjem cijevi u utičnicu prirubnice, a zatim je zavarivanjem na mjestu. Tokom zavarivanja, kutni zavari se izvode na kraju cijevi i na vanjskoj strani prirubnice, a ponekad se radi i unutrašnje zavarivanje u primjenama sa visokim-naponima kako bi se povećala čvrstoća i nepropusnost veze. Ova metoda povezivanja može efikasno prenijeti pritisak i silu, osiguravajući siguran rad sistema cjevovoda.
Prednosti i nedostaci
Prednosti: Proces zavarivanja je relativno jednostavan, lak za rukovanje, a kvalitet zavarivanja je lako garantirati; u poređenju sa navojnim prirubnicama, smanjuje rizik od curenja; budući da se zavarivanje izvodi izvana, neće oštetiti unutrašnjost cjevovoda, što je korisno za protok medija; ima visoku čvrstoću i nepropusnost i može izdržati visoki pritisak i vibracije.
Nedostaci: Instalacija i demontaža su relativno teški, zahtijevaju profesionalnu opremu za zavarivanje i tehničko osoblje; kada je zavarivanje završeno, ako je potrebno zamijeniti prirubnicu ili cjevovod, troškovi održavanja su visoki; nije pogodan za prilike koje zahtijevaju čestu demontažu i ugradnju; za cjevovode velikog-promjera, troškovi proizvodnje i ugradnje prirubnica za utičnice su visoki.
Strukturne karakteristike
Način povezivanja: Kraj cijevi se ubacuje u stepenasti dio prirubničkog prstena, a zavarivanje se izvodi na kraju cijevi i na vanjskoj strani. Postoje dvije vrste: sa vratom i bez-vrata. Prirubnica cijevi ima dobru krutost i malu deformaciju zavarivanja.
Specifikacije veličine: Općenito se odnosi na cijevi malog-promjera, obično u rasponu od 1/2 inča (DN15) do 3 inča (DN80), iako neki standardi mogu upućivati na veći raspon veličina.
Polja primjene
Petrohemijska industrija: U procesima kao što su rafinacija nafte i hemijska proizvodnja, koristi se za povezivanje različitih cjevovoda za transport nafte, hemijskih sirovina, međuproizvoda i gotovih proizvoda, kao što su cjevovodi za prijenos sirove nafte i spojni cjevovodi između reaktora kemijskih proizvoda.
Elektroprivreda: Koristi se u cjevovodima za paru, napojnu vodu i cirkulaciju vode u elektranama, sposoban izdržati visoke{0}}temperature i{1}}pritiske okruženja kako bi se osigurala stabilna proizvodnja električne energije.
Industrija brodogradnje: Obično se koristi u elektroenergetskim sistemima, sistemima za gorivo i sistemima za hlađenje morske vode na brodovima za povezivanje različitih cjevovoda, osiguravajući normalnu plovidbu plovila i pravilan rad opreme.
Farmaceutska industrija: Koristi se za povezivanje cjevovoda između farmaceutske opreme, koja zahtijeva dobru nepropusnost i otpornost na koroziju kako bi se osigurala higijena i sigurnost procesa farmaceutske proizvodnje.
Industrija hrane i pića: U preradi hrane i proizvodnji pića, različiti cjevovodi za prijenos tekućine koriste se za transport tvari poput mlijeka, voćnih sokova i piva. Materijali koji se koriste za ove cjevovode moraju biti u skladu sa standardima higijene hrane, osiguravajući da su priključci sigurni i dobro{1}}zapečaćeni.
